슬롯 다이 비전 검사기(SLOT DIE VISION INSPECTION)는 특히 마이크로 전자 부품이나 세서 등의 제조 과정에서 사용되는 고정밀 비전 시스템입니다.
3000개의 홀을 수동으로 측정하고 검사하기에는 거의 불가능합니다. 홀사이즈는 약 100um이하로 사람의 눈으로는 식별이 어렵습니다. 고배율 텔레센트릭 렌즈를 이용하여 각각의 홀을 측정하고 검사해야 시간과 비용을 절약할 수 있습니다.
오른쪽 그림과 같이 마이크로 홀을 1:1로 측정하여 홀이 막혔는지 내경은 정확한지 가공버는 있는지 검사하게 됩니다. 3000개의 홀을 약 1시간에 걸쳐 검사후 불량위치를 표시하고 해당위치로 이동하여 재검수 및 수동으로 확인할 수 있습니다.
슬롯 다이는 정밀가공으로 제작된 제품으로 검사기의 정밀성도 떨어지면 검사정확성도 떨어져 불량제품 출하를 막을 수 없습니다.

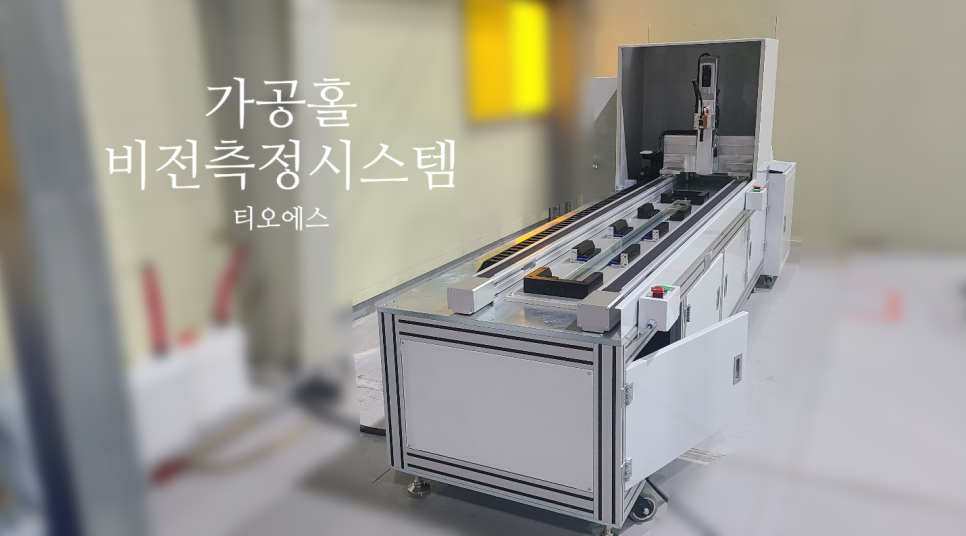

지그의 정밀가공과 조립, 고정밀 직교로봇을 이용하여 정확한 위치로 이송하여 측정할 수 있습니다. 그리고 우측의 좌표는 이송위치를 1/1000mm 단위로 표시할 수 있습니다.
슬롯다이 비전검사 방식은 아래와 같은 단계로 진행됩니다.
슬롯다이 비전 검사 방식
1 . 이미지 획득
- 문서나 이미지를 스캔하거나 디지털 사진을 쵤영하여 디지털 이미지로 변환합니다.
2. 전처리(Preprocessing)
- 이미지를 최적화하고 노이즈를 제거하여 이진화를 최적화할 수 있도록 이미지 전처리 작업을 수행합니다.
3. 이진화 및 연산(THREASHOLDING AND IMAGE ALGORITHM)
- 이미지에 AOI(Automated Optical Inpection)를 지정하여 AOI에 속한 이미지를 명암에 따라 0과 1로 나누고 픽셀을 구분합니다.
- 아래와 같은 연산값을 처리합니다.
SLOT DIE 비전검사시스 주요 사례
1. 전자 제조업
- 슬롯다이 비전검사기는 전자 제품의 제조 과정에서 소자 및 회로판의 조립 및 검사에 활용됩니다. 슬롯다이를 정확하게 위치시키고 또한 불량 부품을 감지하여 품질 관리를 강화합니다.
2. 자동차 산업
- 자동차 생산 라인에서는 슬롯다이 비전검사기를 사용하여 엔진 부품이나 기타 부속품의 조립 상태를 검사하고, 정확한 위치로의 조립 여부를 확인합니다.
3. 의료기기 제조업
- 의료 기기 제조에서는 슬롯다이 비전검사기가 의료 장비의 부품 조립 과정에서 사용됩니다. 또한 정밀한 부품 조립이 중요한 의료 기기에서 품질 검사에 활용됩니다.
4. 식품 및 음료 산업
- 슬롯다이 비전검사는 식품 포장 라인에서 제품의 정확한 포장 및 라벨링을 검사하는 데 사용됩니다. 제품의 안전성과 품질을 보장하는 데 도움이 됩니다.
5. 제약 산업
- 의약품 제조 과정에서는 정밀한 조립이 필요하며, 슬롯다이 비전검사기는 약품 포장에 사용되는 봉지나 캡 등의 부품을 검사하고 품질을 확보하는 데 활용됩니다.
6. 포장 산업
- 다양한 제품의 포장 라인에서는 제품이 올바르게 포장되었는지, 또는 신속하고 정확하게 검사하는데 슬롯다이 비전검사기가 사용됩니다.
7. 플라스틱 제조
- 플라스틱 제품의 생산에서는 슬롯다이 비전검사가 형성된 부분의 정확성을 검사하고 불량품을 식별하여 생산 효율성을 높이는 데 사용됩니다.
8. 포토닉스(광학 전자 공학)
- 광학 부품이나 광학 장치의 생산에서 슬롯다이 비전검사가 정확한 조립을 확인하고 품질을 검사하는 데 활용됩니다.
슬롯다이 비전검사 PROCESS
