| 검사 항목 | 오링외 누락 및 조립불량, 높이 측정 |
| 검사 제품 | 혈액 세포 분리 셀 |
| 검사 방식 | 비전 & 센서 검사 방식 |
패턴 및 형상분석
NG OK 분리 배출
정밀지그 가공

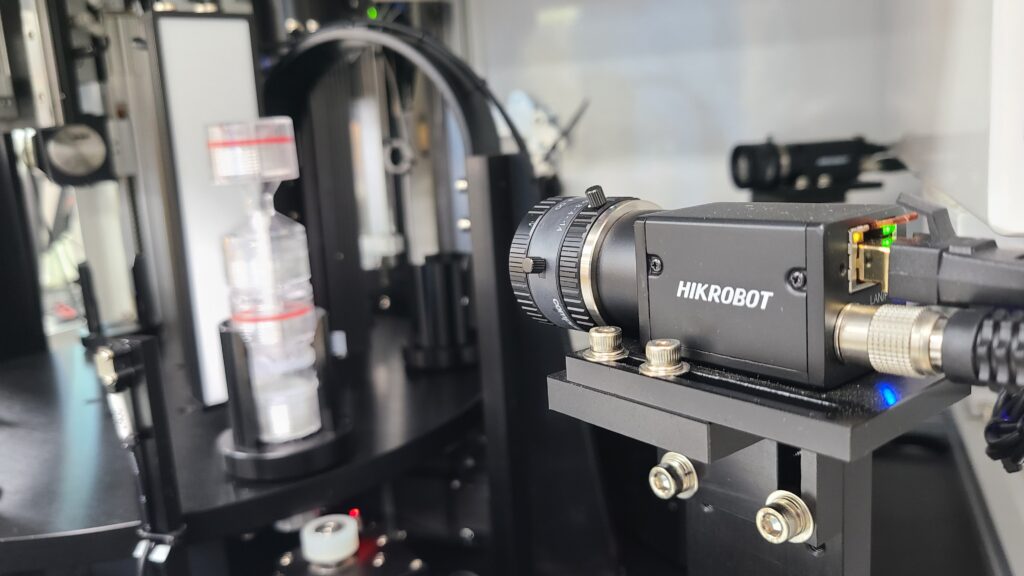

- camera #1 – 360도 회전 검사, 조립불량검사용
- camera #2 – 부품 누락검사, 제품 높이 측정

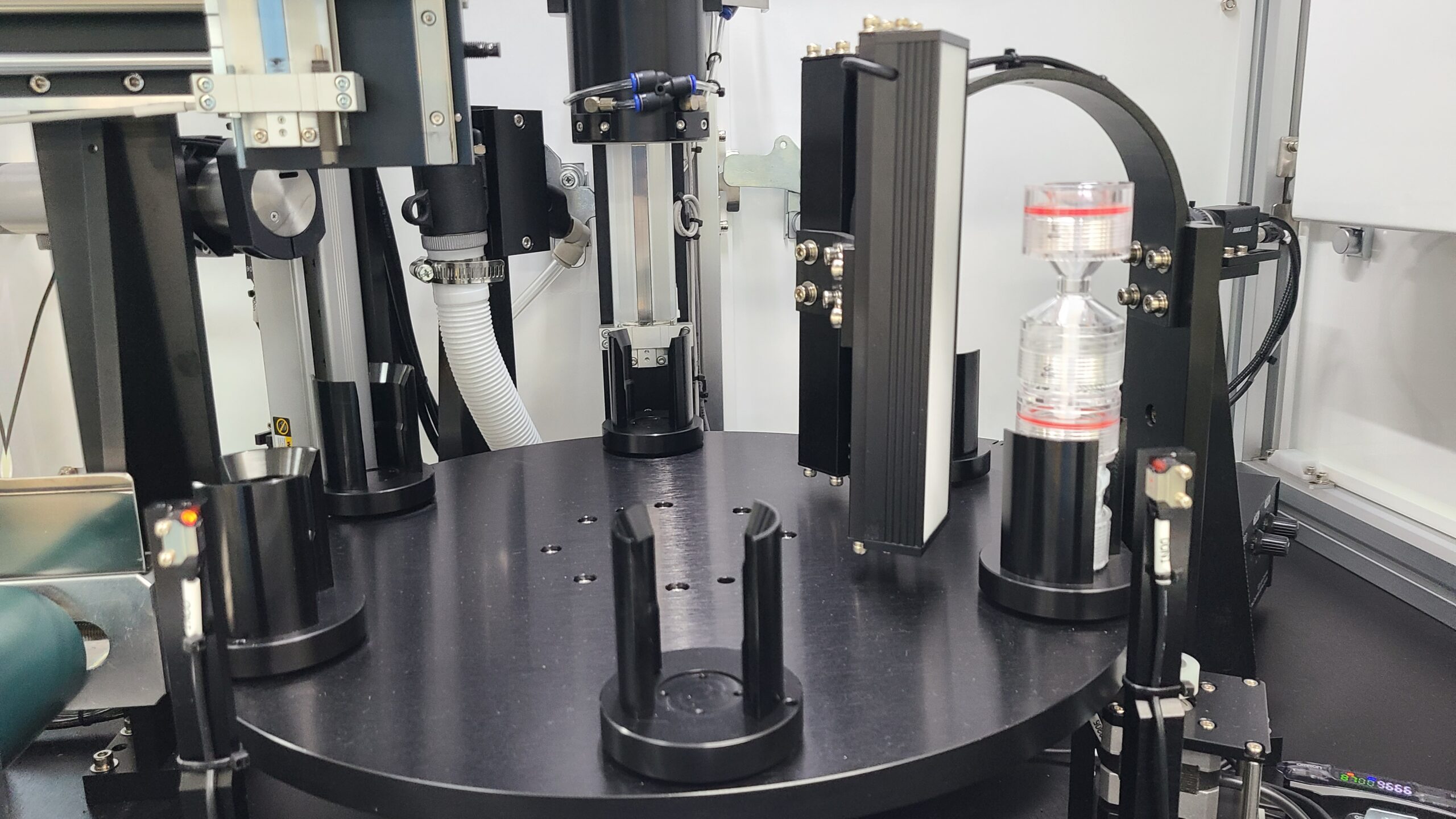

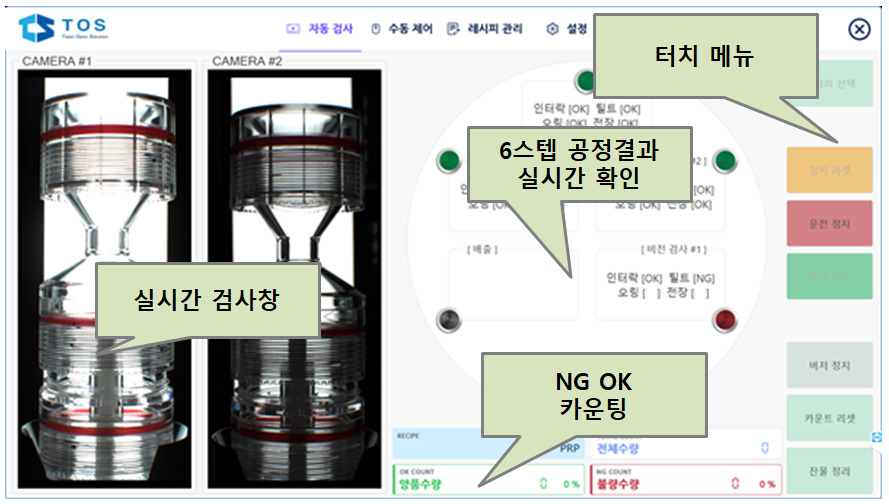

- 인덱스 회전테이블을 이용한 이송방식, 총 6스텝 공정 결과 실시간 표시
- 인덱스 회전방식을 적용하여 공간 효율성과 검사시간 단축
- 정밀 고정지그 가공
- 제품감지센서를 적용하여 제품유무 판단

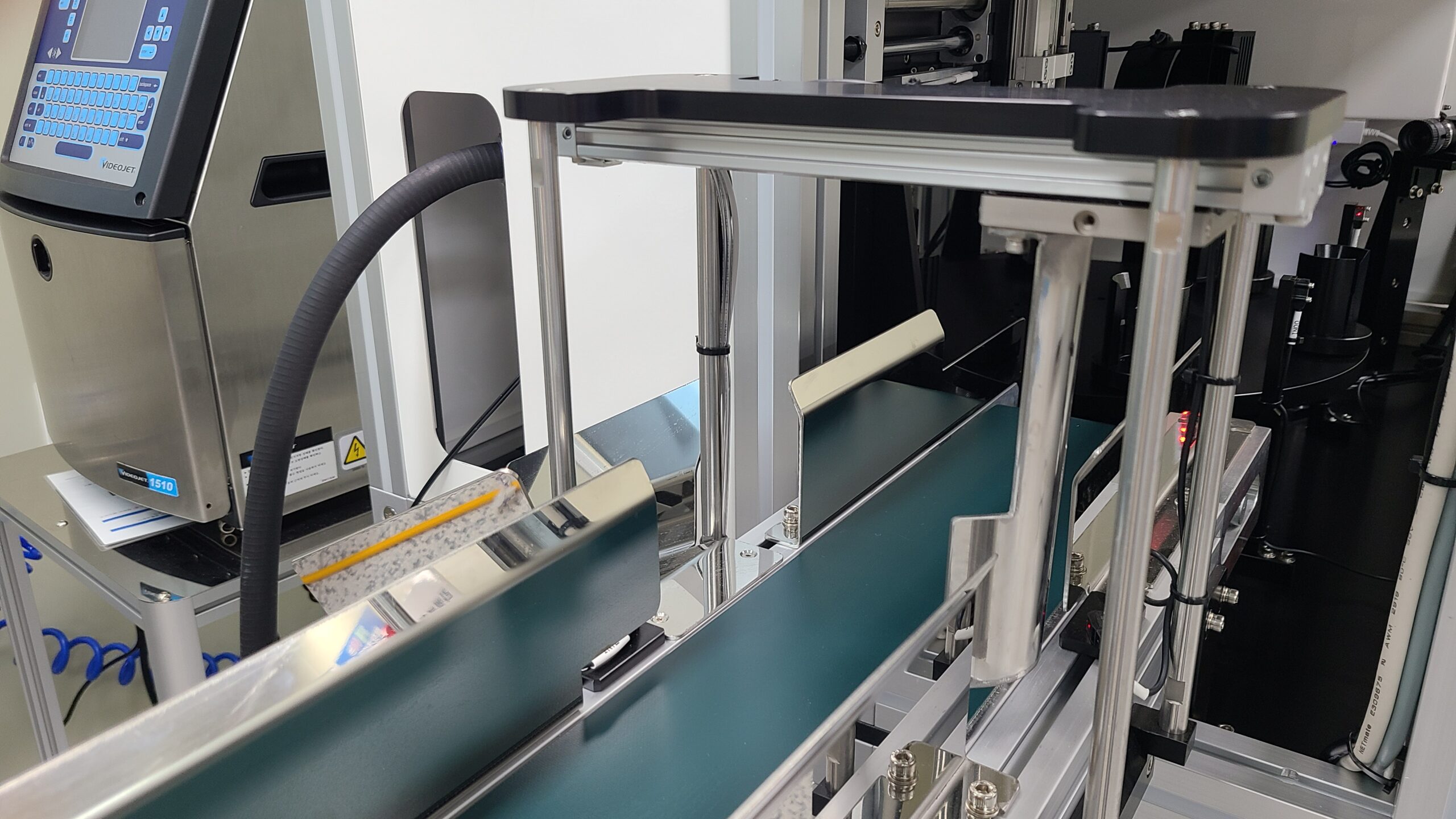

- 검사완료후 자동 마킹공정 추가하여 4개의 공정(검사, 이물제거, 마킹, 선별) 일원화

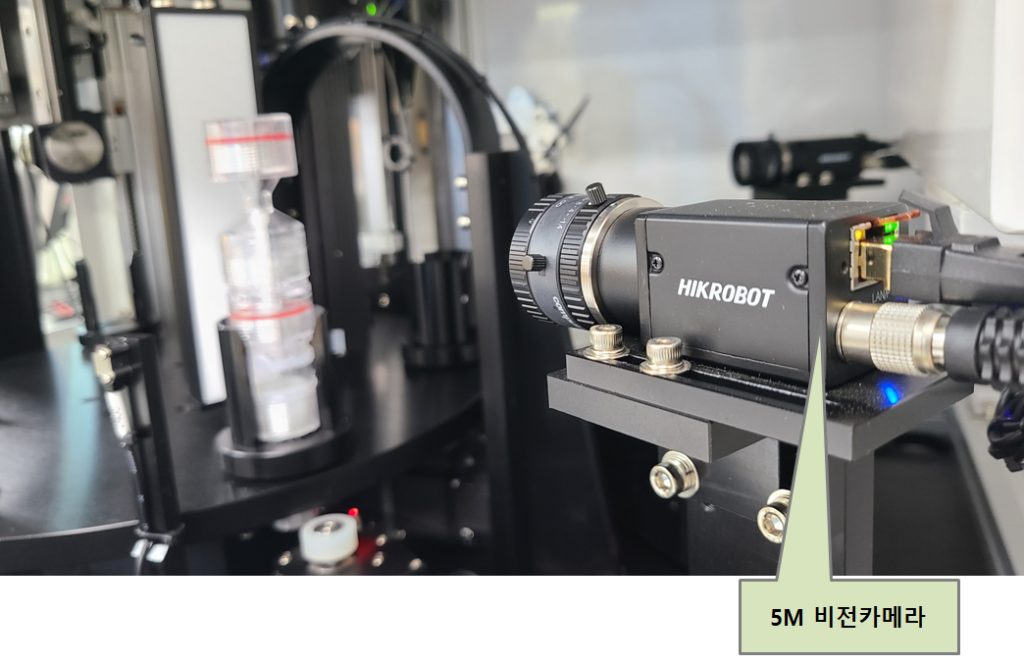

- 5M 비전카메라를 적용하여 검사 분해능 높임
- 지그회전방식 검사를 적용하여 360도 전면 검사
INSPECTION LIST & METHOD
| 검사항목 | 검사수량 | 검사방식 |
|---|---|---|
| 실리콘오링 | 3 | 비전검사(COLOR값 분석) |
| 인터락 | 1 | 비전검사(블랍명암값 분석) |
| 높이측정 | 1 | 센서&비전검사(위치 및 기준값 판단) |
| 조립불량 | 1 | 회전비전검사 |
| 이물검사 | 1 | 비전검사 |

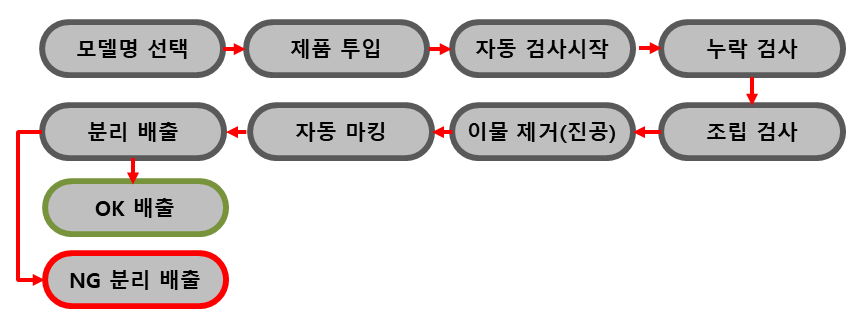

PROCESS
APPLICATION
- 자동차 인테리어 생산 부품 이종, 누락, 색상 불량 검사
- 자동차 익스테리어 생산 부품 치수 및 스크래치, 크랙 등 외관 검사
- 가전제품 형상 불량 검사
- 부품 누락 및 불량 검사
