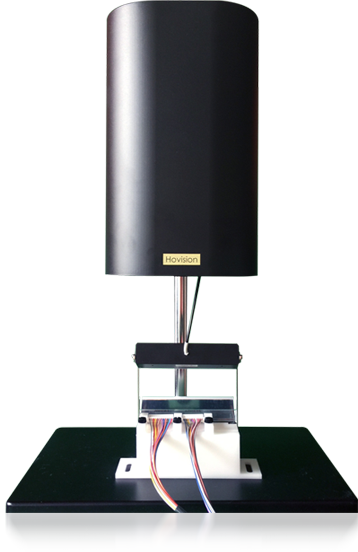

하네스 비전검사기

고해상도 카메라를 이용해 하네스의 배선과 단자의 불량 여부를 고속으로 검사합니다

• 산업용 카메라 : 5MP
• 고해상도 렌즈
• LED 특수 조명
• 커넥터용 유니버설 지그
• 1~2초이내 검사 결과 도출
• 인터넷에 의한 원격 A/S 시행
• 배선과 단자 동시 검사 가능

---

2열 배선 하네스 비전검사기

1대의 카메라로 2열 하네스의 ‌배선과 단자 동시검사(특허등록)

---

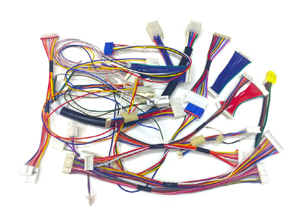

와이어 하네스

자동차, 가전제품 등의 다양한 분야에서 전기장치에 전류와 신호를 전달

최소 PC 사양

CPU	듀얼코어 2.0GHz 이상
RAM	2G 이상
모니터 해상도	1204 x 768 이상 ( 단자검사용 : 1920 x 1080 )
저장 공간	32G 이상
USB 포트	2개 이상
OS	Windows 7 이상
인터넷	연결 가능

WIRING & TERMINAL INSPECTION

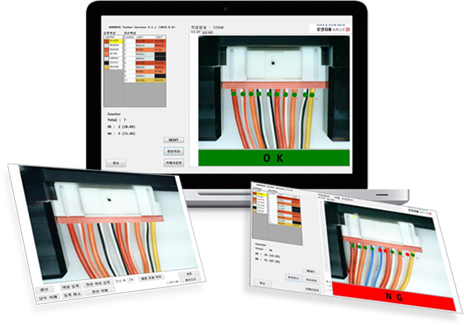

1열 배선 검사

제품별 검사 프로그램 등록이 매우 간편해 누구나 쉽게 사용 가능합니다.

2열 배선 검사

특허 등록 된 기술로 2열 배선 하네스도 간편하게 검사 가능합니다.

• 2열 배선 불량 여부 검사 기능
• 1열 배선 검사 기능 기본 제공
• ‌1대의 카메라로 2열 배선을 한번에 검사 가능
• 2열 전용 V블럭 검사지그 필요 (옵션)
• ‌1열 배선 검사용 지그 (옵션)
• ‌2개 커넥터 동시 검사지그 (옵션)
• ‌‌‌하네스의 형태에 따라 검사지그는 별도 제작이 필요할 수도 있음

1열배선 ‧ 단자 검사

인공지능형 알고리즘 적용으로 신뢰성 높은 단자 검사 가능

• 배선과 단자 불량 여부 동시 검사 기능
• 1열 배선 검사 기능 기본 제공
• ‌단자의 오삽,‌미삽 불량 검사
• ‌인공지능 학습기능 도입
• ‌‌‌배면 프리즘 2개 커넥터 동시 검사용 지그 필요 (옵션)
• ‌‌‌1열 배선 단자 검사용 배면 프리즘형 지그 필요 (옵션)

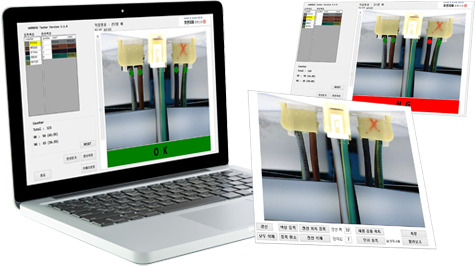

2열배선 ‧ 단자 검사

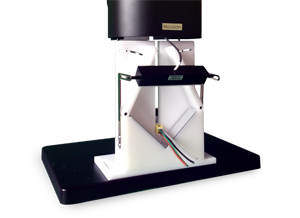

반사 프리즘 지그(특허)를 이용하여 1대의 카메라로 2열 배열 단자와 배선 동시 검사 가능

• 2열 배선과 단자 검사 기능
• ‌1,‌2열 배선 검사 기능 기본 제공
• ‌‌‌2열 배선 중 1개 이상이 빠져 있는 제품의 검사에 적절
• ‌단자 검사 전용 조명 추가
• ‌‌‌2열 배선 단자 검사용 배면 프리즘형 V블럭 지그 필요 (옵션)
• ‌‌‌하네스의 형태에 따라 검사지그는 별도 제작이 필요할 수도 있음

OPTIONAL ACCESSORIES

1열 검사지그 종류

2열 검사지그 종류
